前言

学学协议设计，加深下理解（？

数据结构

sockaddr 结构：针对各种通信域的套接字，存储它们的地址信息

struct sockaddr {
	u_short	sa_family;	// 地址家族
	char	sa_data[14];	// 协议地址
};

sockaddr_in 结构：专门针对 Internet 通信域，存储套接字相关的网络地址信息，例如 IP 地址，传输层端口号

官方文档：https://learn.microsoft.com/zh-cn/windows/win32/api/winsock/ns-winsock-sockaddr_in

struct sockaddr_in {
	short	sin_family;	// 地址家族
	u_short	sin_port;	// 端口号
	struct in_addr	sin_addr;	// IP地址
	char	sin_zero[8];	// 全为0
};

in_addr 结构：专门用来存储 IP 地址

typedef struct in_addr {
  union {
    struct { u_char  s_b1, s_b2, s_b3, s_b4; } S_un_b;
    struct { u_short s_w1, s_w2; } S_un_w;
    u_long S_addr;
  } S_un;
} IN_ADDR, *PIN_ADDR, *LPIN_ADDR;

用法：

首先定义一个 sockaddr_in 的结构实例，并将它清零；

然后再进行赋值；

函数调用时将这个结构强转为 sockaddr

struct sockaddr_in myad;
memset(&myad,0,sizeof(struct sockaddr_in));
myad.sin_family = AF_INET;
myad.sin_port = htons(8080);
myad.sin_addr.S_addr = htonl(INADDR-ANY);

accept(listenfd, (sockaddr*)(&myad), &addrlen);

本机字节顺序和网络字节顺序

本机字节顺序：在具体计算机中的多字节数据的存储顺序

网络字节顺序：多字节数据在网络协议报头中的存储顺序，套接字中必须用

所以装入套接字时要从本机字节顺序转为网络字节顺序，本机输出时要从网络字节顺序转换为本机字节顺序

htons()：短整数本机顺序转换为网络顺序，用于端口号
htonl()：长整数本机顺序转换为网络顺序，用于IP地址
ntohs()：短整数网络顺序转换为本机顺序，用于端口号
ntohl()：长整数网络顺序转换为本机顺序，用于IP地址

面向连接的套接字编程

服务端：

SOCKET()：初始化一个 socket

WINSOCK_API_LINKAGE SOCKET WSAAPI socket(int af,int type,int protocol);

af：协议簇，如 PF_INET 表示 TCP/IP

#define AF_INET 2

#define PF_INET AF_INET

type：通信类型

#define SOCK_STREAM 1	// 面向连接
#define SOCK_DGRAM 2	// 无连接
#define SOCK_RAW 3
#define SOCK_RDM 4
#define SOCK_SEQPACKET 5

protocol：传输层协议，在 Internet 通信域中，一般取0，由系统决定

BIND()：socket 绑定网络地址
```
WINSOCK_API_LINKAGE int WSAAPI bind(SOCKET s,const struct sockaddr *name,int namelen);
```
s：套接字描述符

*name：指针所指结构中保存着特定的网络地址，Internet 域中，网络地址 = IP 地址 + 传输层端口号

namelen：sockaddr 的结构长度，等于 sizeof(struct sockaddr)
LISTEN()：监听
```
WINSOCK_API_LINKAGE int WSAAPI listen(SOCKET s,int backlog);
```
s：套接字描述符

backlog：等待连接队列的最大长度，最大为20，一般为5~10；如果缓冲区队列有空，就接收一个来自客户端的连接请求，否则拒绝
ACCEPT()：接受客户端的连接请求
```
WINSOCK_API_LINKAGE SOCKET WSAAPI accept(SOCKET s,struct sockaddr *addr,int *addrlen);
```
s：套接字描述符

*addr：出口参数，调用完毕后指针放置客户端的网络地址

*addrlen：出口参数，调用时初始设置 addr 结构的长度，调用完毕返回客户端的网络地址长度
READ()：读取客户端发送来的请求/命令数据
WRITE()：向客户端发送响应数据
CLOSE()：关闭 socket

客户端：

SOCKET()

CONNECT()：向服务端发送连接请求

WINSOCK_API_LINKAGE int WSAAPI connect(SOCKET s,const struct sockaddr *name,int namelen);

类似于bind

WRITE()
READ()
CLOSE()

C/S实例

stdafx.h：预编译头，是自定义的头文件，与项目的源代码文件存放在同一个文件夹，内容可以包含系统的头文件如 stdio.h、string.h 等，这样就不用重复引入了

#include <winsock2.h>
#include <Windows.h>

#include <stdio.h>
#include <string.h>

#pragma comment(lib,"xxx.lib")：引入库文件，用于调用动态链接库；这里用于引入 winsock2.h 的库 ws2_32.lib，注意编译时要添加-lws2_32选项

WSADATA：https://learn.microsoft.com/zh-cn/windows/win32/api/winsock/ns-winsock-wsadata

初始化 winsock：https://learn.microsoft.com/zh-cn/windows/win32/winsock/initializing-winsock

服务端

定义完数据和套接字后就可以填入对应参数，依次进行 bind、listen、accept 等操作

#include "stdafx.h"
#pragma comment(lib, 'ws2_32.lib')

int main(int argc, char const *argv[])
{
    WSADATA wsaData;

    SOCKET sockServer;
    SOCKADDR_IN addrServer;

    SOCKET sockClient;
    SOCKADDR_IN addrClient;

    WSAStartup(MAKEWORD(2, 2), &wsaData);

    sockServer = socket(AF_INET, SOCK_STREAM, 0);

    addrServer.sin_addr.S_un.S_addr = htonl(INADDR_ANY);
    addrServer.sin_family = AF_INET;
    addrServer.sin_port = htons(6000);

    bind(sockServer, (SOCKADDR *)&addrServer, sizeof(SOCKADDR));

    listen(sockServer, 5);
    printf("服务器已启动:\n监听中...\n");

    int len = sizeof(SOCKADDR);
    char recvBuf[100];

    sockClient = accept(sockServer, (SOCKADDR *)&addrClient, &len);

    recv(sockClient, recvBuf, 100, 0);
    printf("%s\n", recvBuf);


    closesocket(sockClient);

    WSACleanup();

    return 0;
}

编译：

gcc server.c -o output/server.exe -lws2_32 -fexec-charset=GBK

客户端

注意，c语言中为了确保字符串的终止符\0（空字符）也被发送，send 发送到服务端的长度需要 +1

#include "stdafx.h"
#pragma comment(lib, 'ws2_32.lib')

int main(int argc, char const *argv[])
{
    WSADATA wsaData;

    SOCKET sockClient;
    SOCKADDR_IN addrServer;

    WSAStartup(MAKEWORD(2,2),&wsaData);

    sockClient=socket(AF_INET,SOCK_STREAM,0);

    addrServer.sin_family=AF_INET;
    addrServer.sin_addr.S_un.S_addr=inet_addr("127.0.0.1");
    addrServer.sin_port=htons(6000);


    connect(sockClient,(SOCKADDR*)&addrServer,sizeof(SOCKADDR));

    char message[30]="111 Hello Socket!";
    send(sockClient,message,strlen(message)+1,0);

    closesocket(sockClient);
    WSACleanup();

    return 0;
}

改进

在服务器显示连接上的客户机的 IP 地址和端口

服务端在 accept 的时候保留了客户端的信息 addrClient，只需要将其转格式输出即可

使用 inet_ntoa 把inet_addr的网络字节序转换为 IP 地址，ntohs对应客户端的htons
```
sockClient = accept(sockServer, (SOCKADDR *)&addrClient, &len);
printf("客户端 %s:%d\n",inet_ntoa(addrClient.sin_addr),ntohs(addrClient.sin_port));
```

服务器也发送一条信息（Hello! Client Socket.）给客户机并显示

服务端：和客户端发给服务端消息一样的操作

char message[30] = "Hello! Client Socket.";
send(sockClient, message, strlen(message) + 1, 0);
printf("消息已发送给客户端\n");

客户端：和服务端接收消息一样的操作，从 sockClient 接收

char recvBuf[100];
recv(sockClient, recvBuf, 100, 0);
printf("收到服务端消息：%s\n", recvBuf);

完成步骤 2 后，修改为：

客户机键盘输入某一数字（例如 5）并将其发送给服务器
服务器收到数字并显示，然后将该数字加 1（例如 5+1=6）并将结果回送给客户机
客户机收到数字并显示

先修改客户端发送逻辑：

int input;
printf("请输入一个整数: ");
scanf("%d", &input);
send(sockClient, (char*)&input, sizeof(input), 0);

服务端接收逻辑：

int receivedNum;
recv(sockClient, (char*)&receivedNum, sizeof(receivedNum), 0);
printf("收到客户端数字: %d\n", receivedNum);

接下来修改服务端发送逻辑：

int resultNum = receivedNum + 1;
send(sockClient, (char*)&resultNum, sizeof(resultNum), 0);

客户端接收逻辑：

int receivedNum;
recv(sockClient, (char*)&receivedNum, sizeof(receivedNum), 0);
printf("收到服务端数字: %d\n", receivedNum);

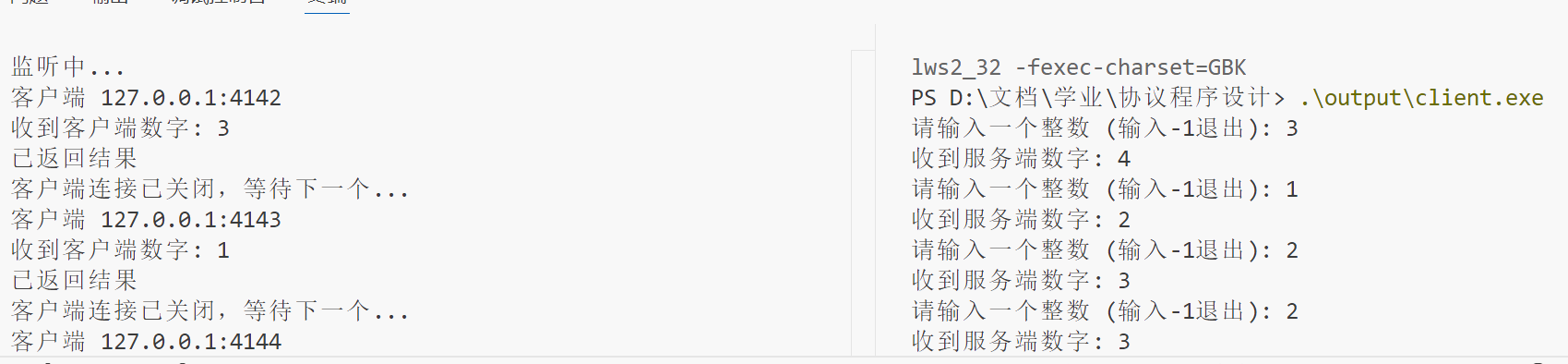

修改程序使得以下情况能正常运行：服务器程序不关闭，客户机程序可重复运行关闭，两端正常接收和发送消息

直接 while True 保持运行即可

服务端需要持续运行的部分从 accept 开始，客户端则是从建立 socket 开始

服务端完整代码：

#include "stdafx.h"
#pragma comment(lib, 'ws2_32.lib')

int main(int argc, char const *argv[])
{
    WSADATA wsaData;

    SOCKET sockServer;
    SOCKADDR_IN addrServer;

    SOCKET sockClient;
    SOCKADDR_IN addrClient;

    int len = sizeof(SOCKADDR);


    WSAStartup(MAKEWORD(2, 2), &wsaData);

    sockServer = socket(AF_INET, SOCK_STREAM, 0);

    addrServer.sin_addr.S_un.S_addr = htonl(INADDR_ANY);
    addrServer.sin_family = AF_INET;
    addrServer.sin_port = htons(6000);

    bind(sockServer, (SOCKADDR *)&addrServer, sizeof(SOCKADDR));

    listen(sockServer, 5);
    printf("服务器已启动...\n监听中...\n");


    while(1){
        sockClient = accept(sockServer, (SOCKADDR *)&addrClient, &len);
        printf("客户端 %s:%d\n", inet_ntoa(addrClient.sin_addr), ntohs(addrClient.sin_port));

        // char recvBuf[100];
        // recv(sockClient, recvBuf, 100, 0);
        // printf("收到客户端消息：%s\n", recvBuf);
        int receivedNum;
        recv(sockClient, (char*)&receivedNum, sizeof(receivedNum), 0);
        printf("收到客户端数字: %d\n", receivedNum);

        // char message[30] = "Hello! Client Socket.";
        // send(sockClient, message, strlen(message) + 1, 0);
        int resultNum = receivedNum + 1;
        send(sockClient, (char*)&resultNum, sizeof(resultNum), 0);
        printf("已返回结果\n");

        closesocket(sockClient);
        printf("客户端连接已关闭，等待下一个...\n");
    }

    closesocket(sockClient);
    WSACleanup();
    return 0;
}

客户端完整代码：

#include "stdafx.h"
#pragma comment(lib, 'ws2_32.lib')

int main(int argc, char const *argv[])
{
    WSADATA wsaData;

    SOCKET sockClient;
    SOCKADDR_IN addrServer;

    int input;
    int receivedNum;

    WSAStartup(MAKEWORD(2, 2), &wsaData);

    while (1)
    {
        sockClient = socket(AF_INET, SOCK_STREAM, 0);

        addrServer.sin_family = AF_INET;
        addrServer.sin_addr.S_un.S_addr = inet_addr("127.0.0.1");
        addrServer.sin_port = htons(6000);

        if (connect(sockClient, (SOCKADDR *)&addrServer, sizeof(SOCKADDR)) == SOCKET_ERROR)
        {
            printf("连接失败");
            continue;
        }

        // char message[30] = "111 Hello Socket!";
        // send(sockClient, message, strlen(message) + 1, 0);

        printf("请输入一个整数 (输入-1退出): ");
        scanf("%d", &input);
        if (input == -1)
            break;

        send(sockClient, (char *)&input, sizeof(input), 0);

        // char recvBuf[100];
        // recv(sockClient, recvBuf, 100, 0);
        // printf("收到服务端消息：%s\n", recvBuf);
        recv(sockClient, (char *)&receivedNum, sizeof(receivedNum), 0);
        printf("收到服务端数字: %d\n", receivedNum);
    }

    closesocket(sockClient);
    WSACleanup();
    return 0;
}

一台服务器，多台客户机的情况下，由于服务端只能同时处理一个端口上的连接，会出现其他客户端等待的情况

在 UNIX 系统下，可以使用fork()创建子进程解决这个问题

利用流式套接字实现文件传送

使用 VC++ 6.0

创建 Win32 Console Application 工程

服务端

#include "stdafx.h"
#include <stdio.h>
#include <stdlib.h>
#include <winsock2.h>
#pragma comment (lib, "ws2_32.lib")  //加载 ws2_32.dll
#define BUF_SIZE 1024
int main(){
    //先检查文件是否存在
    char *filename = "C:\\test.txt";  //文件名
    FILE *fp = fopen(filename, "rb");  //以二进制方式打开文件
    if(fp == NULL){
        printf("Cannot open file, press any key to exit!\n");
        system("pause");
        exit(0);
    }

    WSADATA wsaData;
    WSAStartup(MAKEWORD(2, 2), &wsaData);
    SOCKET servSock = socket(AF_INET, SOCK_STREAM, 0);
    sockaddr_in sockAddr;

    memset(&sockAddr, 0, sizeof(sockAddr));

    sockAddr.sin_family = PF_INET;
    sockAddr.sin_addr.s_addr = inet_addr("127.0.0.1");
    sockAddr.sin_port = htons(1234);

    bind(servSock, (SOCKADDR*)&sockAddr, sizeof(SOCKADDR));
    listen(servSock, 20);

    SOCKADDR clntAddr;
    int nSize = sizeof(SOCKADDR);
    SOCKET clntSock = accept(servSock, (SOCKADDR*)&clntAddr, &nSize);

    //循环发送数据，直到文件结尾
    char buffer[BUF_SIZE] = {0};  //缓冲区
    int nCount;
    while( (nCount = fread(buffer, 1, BUF_SIZE, fp)) > 0 ){
        send(clntSock, buffer, nCount, 0);
    }
    shutdown(clntSock, SD_SEND);  //文件读取完毕，断开输出流，向客户端发送FIN包
    recv(clntSock, buffer, BUF_SIZE, 0);  //阻塞，等待客户端接收完毕
    fclose(fp);

    closesocket(clntSock);
    closesocket(servSock);
    WSACleanup();
    system("pause");
    return 0;
}

客户端

#include "stdafx.h"
#include <stdio.h>
#include <stdlib.h>
#include <WinSock2.h>
#pragma comment(lib, "ws2_32.lib")
#define BUF_SIZE 1024
int main(){
    //先输入文件名，看文件是否能创建成功
    char filename[100] = {0};  //文件名
    printf("Input filename to save: ");
    gets(filename);
    FILE *fp = fopen(filename, "wb");  //以二进制方式打开（创建）文件
    if(fp == NULL){
        printf("Cannot open file, press any key to exit!\n");
        system("pause");
        exit(0);
    }

    WSADATA wsaData;
    WSAStartup(MAKEWORD(2, 2), &wsaData);
    SOCKET sock = socket(PF_INET, SOCK_STREAM, IPPROTO_TCP);
    sockaddr_in sockAddr;

    memset(&sockAddr, 0, sizeof(sockAddr));

    sockAddr.sin_family = PF_INET;
    sockAddr.sin_addr.s_addr = inet_addr("127.0.0.1");
    sockAddr.sin_port = htons(1234);

    connect(sock, (SOCKADDR*)&sockAddr, sizeof(SOCKADDR));

    //循环接收数据，直到文件传输完毕
    char buffer[BUF_SIZE] = {0};  //文件缓冲区
    int nCount;
    while( (nCount = recv(sock, buffer, BUF_SIZE, 0)) > 0 ){
        fwrite(buffer, nCount, 1, fp);
    }
    puts("File transfer success!");
    //文件接收完毕后直接关闭套接字，无需调用shutdown()
    fclose(fp);

    closesocket(sock);
    WSACleanup();
    system("pause");
    return 0;
}

f7 编译，crtl+f5 运行

成功下载文件 test.txt 并保存为 save.txt

无连接的套接字编程

特点：

应用程序双方是不对等的，服务器要先行启动，处于被动的等待访问的状态，而客户机则可以随时主动地请求访问服务器
服务器进程将套接字绑定到指定的端口，客户端需要知道服务端的网络地址
客户端套接字使用动态分配的自由端口，不需要进行绑定
客户端必须先发送数据报，在数据报中携带双方的地址，服务端收到后才能知道客户机端的地址，才能给客户机端回送数据报
服务器可以接收多个客户端的数据

系统调用：

SENDTO()：发送数据报，需要一个全相关的五元组信息（协议（UDP）、源IP地址、源端口号、目的IP地址和目的端口号）
```
WINSOCK_API_LINKAGE int WSAAPI sendto(SOCKET s,const char *buf,int len,int flags,const struct sockaddr *to,int tolen);
```
s：发送方的数据报套接字描述符

buf：发送缓冲区的长度

flags：发送方式，一般为0

to：指针，指向的 sockaddr 结构包含接收方完整的地址

tolen：sockaddr 结构的长度

RECVFROM()：接收数据报

WINSOCK_API_LINKAGE int WSAAPI recvfrom(SOCKET s,char *buf,int len,int flags,struct sockaddr *from,int *fromlen);

C/S实例

在面向连接的基础上稍作修改即可

服务端

相比面向连接，这里多了一些异常处理，socket 的参数为 socket(AF_INET, SOCK_DGRAM, IPPROTO_UDP)

#include "stdafx.h"
#pragma comment(lib, 'ws2_32.lib')

int main(int argc, char const *argv[])
{
    WSADATA wsaData;
    WORD sockVersion = MAKEWORD(2, 2);

    SOCKET serSocket;
    SOCKADDR_IN serAddr;

    SOCKADDR_IN remoteAddr;

    int nAddrLen = sizeof(SOCKADDR);

    if (WSAStartup(sockVersion, &wsaData) != 0)
    {
        return 0;
    }

    serSocket = socket(AF_INET, SOCK_DGRAM, IPPROTO_UDP);
    if (serSocket == INVALID_SOCKET)
    {
        printf("socket error!");
        return 0;
    }

    serAddr.sin_addr.S_un.S_addr = INADDR_ANY;
    serAddr.sin_family = AF_INET;
    serAddr.sin_port = htons(8888);

    if (bind(serSocket, (SOCKADDR *)&serAddr, sizeof(SOCKADDR)) == SOCKET_ERROR)
    {
        printf("bind error!");
        closesocket(serSocket);
        return 0;
    }

    while (1)
    {
        char recvData[255];
        int ret = recvfrom(serSocket, recvData, 255, 0, (SOCKADDR *)&remoteAddr, &nAddrLen);
        if (ret > 0)
        {
            recvData[ret] = 0x00;
            printf("接受到一个连接：%s\r\n", inet_ntoa((remoteAddr.sin_addr)));
            printf((recvData));
        }
        char *sendData = "一个来自服务端的UDP数据包\n";
        sendto(serSocket, sendData, strlen(sendData), 0, (SOCKADDR *)&remoteAddr, nAddrLen);
    }

    closesocket(serSocket);
    WSACleanup();
    return 0;
}

客户端

#include "stdafx.h"
#pragma comment(lib, 'ws2_32.lib')

int main(int argc, char const *argv[])
{
    WSADATA wsaData;
    WORD sockVersion = MAKEWORD(2, 2);

    SOCKET sockClient;

    if (WSAStartup(sockVersion, &wsaData) != 0)
    {
        return 0;
    }

    sockClient = socket(AF_INET, SOCK_DGRAM, IPPROTO_UDP);

    SOCKADDR_IN sin;

    sin.sin_family = AF_INET;
    sin.sin_addr.S_un.S_addr = inet_addr("127.0.0.1");
    sin.sin_port = htons(8888);

    int len = sizeof(sin);

    char *sendData = "来自客户端的数据包.\n";
    sendto(sockClient, sendData, strlen(sendData), 0, (SOCKADDR *)&sin, len);

    char recvData[255];
    int ret = recvfrom(sockClient, recvData, 255, 0, (SOCKADDR *)&sin, &len);
    if (ret > 0)
    {
        recvData[ret] = 0x00;
        printf(recvData);
    }

    closesocket(sockClient);
    WSACleanup();
    return 0;
}

先启动服务端，再启动客户端

目录

LOADING

网络协议程序设计

前言

数据结构

本机字节顺序和网络字节顺序

面向连接的套接字编程

C/S实例

服务端

客户端

改进

利用流式套接字实现文件传送

服务端

客户端

无连接的套接字编程

C/S实例

服务端

客户端
