网络工程实训

2025/2/18
字数统计: 6.2k字   |   阅读时长: 32分   |   总文章阅读量：次

前言

必可活用于工控配交换机（

案例

某公司在A、B两地分别设有总公司和分公司。现需要为该公司建设企业网络，需要将总公司和分公司互联，以实现企业内部安全、高效的数据通信及资源共享；同时，总公司和分公司都需要接入Internet网络。目前，公司只申请到有限数量的公网IP地址，企业网络内部需要使用私有IP地址，但需全网接入Internet。

需求

  1. 总公司包括财务部、开发部、销售部以及服务器区，分公司包括开发部和销售部，为了提高数据传输效率、保证数据传输安全等因素，需要按照部门对公司内部网络进行广播域分割，公司所有服务器需要在一个独立的广播域内。（使用VLAN技术）
  2. 内部均使用私有IP地址，但需要与Internet网络通信。（使用NAT技术）
  3. 为了保证内部网络安全，以及内部网络各部门之间访问权限的限制，需要根据公司具体要求过滤内部网络与外部网络之间的数据包，以及内部网络各部门之间的数据包。（使用访问控制列表ACL）
  4. 使用路由协议或者静态/默认路由，实现内部网络的连通以及对Internet网络的访问。（OSPF协议+静态路由+ 默认路由）

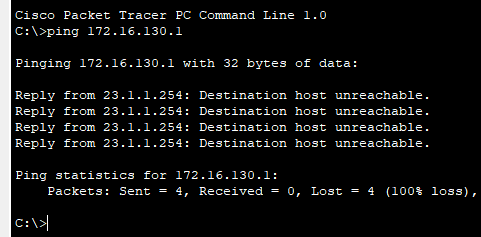

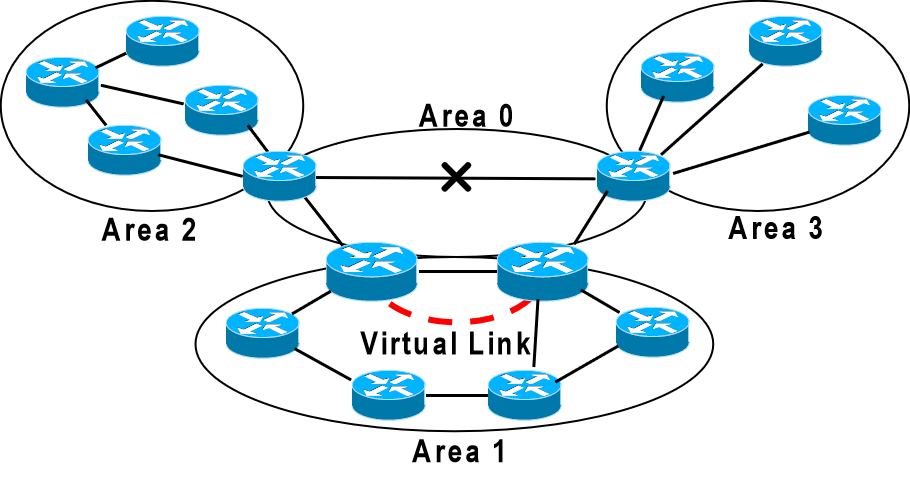

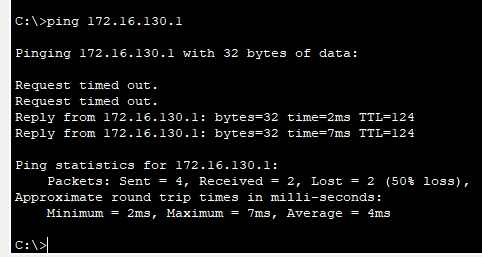

  5. 需要实现总公司与分公司之间安全、可靠的传输内部数据。（使用VPN技术）

拓扑构建与IP地址规划

构建拓扑图

路由器这一层需要三个路由器，分别对应总公司、分公司和公网 Internet

此处选择 2811 型号的路由器，模块采用 HWIC-2T，用于通过WAN接口与互联网通信，注意关闭电源才能加模块

image-20250226203646856

然后路由器之间使用串行 DCE 连接


三层交换机，总公司和分公司都需要多层交换机

这里选择 3560 24PS 型号


二层交换机，几个部门就对应几个二层交换机

这里选择 2960 型号


最底层的终端设备，两个公司除了服务器区为 Server 以外均为 PC，Internet 网络上通过交换机有 Server 和 PC

基本拓扑图：

image-20250227200406712

IP划分

  1. 为总公司和分公司分别分配17位子网掩码的地址段

    公司名称 IP 地址段
    总公司 172.16.0.0/17
    分公司 172.16.128.0/17

  2. 总公司和分公司内部可使用 24 位掩码的 IP 地址段

    总公司三层设备的互联地址使用 172.16.126.0/24 的地址段；分公司三层设备的互联地址使用 172.16.254.0/24 的地址段。为了节省 IP 地址，三层设备的互联地址均使用 30 位子网掩码

    公司名称 网关路由器 核心交换机1 子网掩码
    总公司 172.16.126.1 172.16.126.2 255.255.255.252
    分公司 172.16.254.1 172.16.254.2 255.255.255.252

  3. 为总公司和分公司的网关路由器分别配置 loopback 接口的 IP 地址，作为其管理地址

    公司名称 IP 地址
    总公司 192.168.0.1/32
    分公司 192.168.0.2/32

  4. 为总公司的可管理交换机规划管理IP地址，这里使用的 IP 地址网段为总公司网段 172.16.0.0/17 中最小的一个 24 位子网掩码的网段 172.16.1.0/24

    C段下主机标识的最高位“1”代表核心交换机，“2”代表接入交换机；最低位的数字代表该交换机在这类交换机中的编号

    部门 IP 地址
    核心交换机1 172.16.1.101/24
    接入交换机1 172.16.1.201/24
    接入交换机2 172.16.1.202/24
    接入交换机3 172.16.1.203/24
    接入交换机4 172.16.1.204/24

    分公司如下：

    交换机名称 IP 地址
    核心交换机 172.16.129.101/24
    接入交换机 172.16.129.201/24

  5. 配置 VLAN，为每个部门分配一个 24 位子网掩码的网络号，每个网段的网关 IP 地址统一使用 .254

    总公司

    部门 VLAN 名 VLAN ID IP 地址段 网关 IP 地址
    服务器区 VLAN_Server 2 172.16.2.0/24 172.16.2.254
    开发部 VLAN_KFB 3 172.16.3.0/24 172.16.3.254
    销售部 VLAN_XSB 4 172.16.4.0/24 172.16.4.254
    财务部 VLAN_CWB 5 172.16.5.0/24 172.16.5.254

    分公司

    部门 VLAN 名 VLAN ID IP 地址段 网关 IP 地址
    开发部 VLAN_Sub_KFB 30 172.16.130.0/24 172.16.130.254
    销售部 VLAN_Sub_XSB 40 172.16.131.0/24 172.16.131.254

  6. 模拟Internet网络

    Internet 总公司 分公司 子网掩码
    23.1.1.254 23.1.1.1 255.255.255.0
    23.1.2.254 23.1.2.1 255.255.255.0
    23.1.3.254 PC：23.1.3.1 255.255.255.0

结合设备，最终的IP划分：

分布 设备名称 接口 Vlan IP地址 子网掩码 所接设备及接口
总公司 Router-2811-0 F0/0 172.16.126.1 255.255.255.252 Switch-3560-24PS-0 F0/1
S0/0/0 23.1.1.1 255.255.255.0 Router-2811-2 S0/0/0
loopback0 192.168.0.1 255.255.255.255
Switch-3560-24PS-0 F0/1 172.16.126.2 255.255.255.252 Router-2811-0 F0/0
F0/2 Switch-2960-24TT-0 F0/1
F0/3 Switch-2960-24TT-1 F0/1
F0/4 Switch-2960-24TT-2 F0/1
F0/5 Switch-2960-24TT-3 F0/1
Vlan1 172.16.1.101 255.255.255.0
Vlan2 172.16.2.254 255.255.255.0
Vlan3 172.16.3.254 255.255.255.0
Vlan4 172.16.4.254 255.255.255.0
Vlan5 172.16.5.254 255.255.255.0
Switch-2960-24TT-0 F0/1 Switch-3560-24PS-0 F0/2
F0/2 2 Server-PT-0 F0
F0/3 2 Server-PT-1 F0
Vlan1 172.16.1.201 255.255.255.0
Switch-2960-24TT-1 F0/1 Switch-3560-24PS-0 F0/3
F0/2 3 PC-PT-0 F0
Vlan1 172.16.1.202 255.255.255.0
Switch-2960-24TT-2 F0/1 Switch-3560-24PS-0 F0/4
F0/2 4 PC-PT-1 F0
Vlan1 172.16.1.203 255.255.255.0
Switch-2960-24TT-3 F0/1 Switch-3560-24PS-0 F0/5
F0/2 5 PC-PT-2 F0
Vlan1 172.16.1.204 255.255.255.0
Server-PT-0 F0 172.16.2.1 255.255.0.0 Switch-2960-24TT-0 F0/2
Server-PT-1 F0 172.16.2.2 255.255.0.0 Switch-2960-24TT-0 F0/3
PC-PT-0 F0 172.16.3.1 255.255.0.0 Switch-2960-24TT-1 F0/2
PC-PT-1 F0 172.16.4.1 255.255.0.0 Switch-2960-24TT-2 F0/2
PC-PT-2 F0 172.16.5.1 255.255.0.0 Switch-2960-24TT-3 F0/2
分公司 Router-2811-1 F0/0 172.16.254.1 255.255.255.252 Switch-3560-24PS-1 F0/1
S0/0/1 23.1.2.1 255.255.255.0 Router-2811-2 S0/0/1
loopback0 192.168.0.2 255.255.255.255
Switch-3560-24PS-1 F0/1 172.16.254.2 255.255.255.252 Router-2811-1 F0/0
F0/2 Switch-2960-24TT-4 F0/1
F0/3 Switch-2960-24TT-5 F0/1
Vlan1 172.16.129.101 255.255.255.0
Vlan30 172.16.130.254 255.255.255.0
Vlan40 172.16.131.254 255.255.255.0
Switch-2960-24TT-4 F0/1 Switch-3560-24PS-1 F0/2
F0/2 30 PC-PT-3 F0
Vlan1 172.16.129.201 255.255.255.0
Switch-2960-24TT-5 F0/1 Switch-3560-24PS-1 F0/3
F0/2 40 PC-PT-4 F0
Vlan1 172.16.129.202 255.255.255.0
PC-PT-3 F0 172.16.130.1 255.255.0.0 Switch-2960-24TT-4 F0/2
PC-PT-4 F0 172.16.131.1 255.255.0.0 Switch-2960-24TT-5 F0/2
外网Internet Router-2811-2 S0/0/0 23.1.1.254 255.255.255.0 Router-2811-0 S0/0/0
S0/0/1 23.1.2.254 255.255.255.0 Router-2811-1 S0/0/1
F0/0 23.1.3.254 255.255.255.0 Switch-2960-24TT-6 F0/1
Switch-2960-24TT-6 F0/1 Router-2811-2 F0/0
F0/2 PC-PT-5 F0
F0/3 Server-PT-2 F0
PC-PT-5 F0 23.1.3.1 255.255.255.0 Switch-2960-24TT-6 F0/2
Server-PT-2 F0 23.1.3.2 255.255.255.0 Switch-2960-24TT-6 F0/3

基本配置

关闭域名查询

Router-2811-0(config)#no ip domain-lookup

主机命名修改

old_hostname>enable
old_hostname#configure terminal
old_hostname(config)#hostname new_name
new_name(config)#

规范示例：设备地理位置-设备类型/网络位置-设备型号-设备编号

配置特权密码

hostname>enable
hostname#configure terminal
hostname(config)#enable password 123456

image-20250227201025606

Console端口密码

Router-2811-0(config)#line console 0
Router-2811-0(config-line)#password 111111
Router-2811-0(config-line)#login

使用 配置线 连接电脑的 COM/RS232 接口和路由器的 Console 接口

image-20250227183815860

然后在笔记本配置终端，主要是波特率，这里是默认的9600

image-20250227183955525

确定即可连接上路由器

image-20250227195957859

配置VTY的密码

Switch-3560-24PS-0(config-line)#line vty 0
Switch-3560-24PS-0(config-line)#password aaaaaa
Switch-3560-24PS-0(config-line)#login

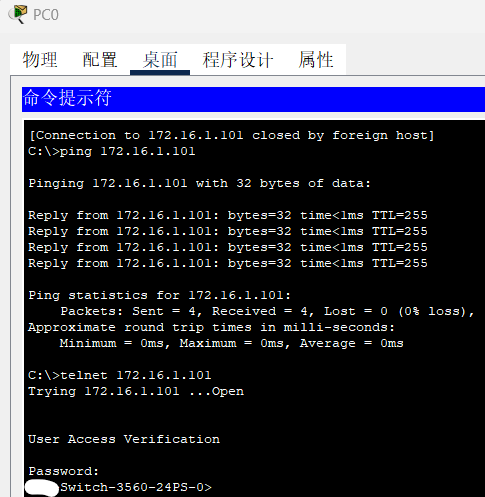

image-20250227195607185

保存配置文件

Router-2811-0#copy running-config startup-config

路由器配置

设备名称 接口 IP地址 子网掩码
Router-2811-0 F0/0 172.16.126.1 255.255.255.252
S0/0/0 23.1.1.1 255.255.255.0
loopback0 192.168.0.1 255.255.255.255
Router-2811-1 F0/0 172.16.254.1 255.255.255.252
S0/0/1 23.1.2.1 255.255.255.0
loopback0 192.168.0.2 255.255.255.255
Router-2811-2 S0/0/0 23.1.1.254 255.255.255.0
S0/0/1 23.1.2.254 255.255.255.0
F0/0 23.1.3.254 255.255.255.0
Router-2811-0(config)#interface fa0/0
Router-2811-0(config-if)#ip address 172.16.126.1 255.255.255.252
Router-2811-0(config-if)#no shutdown
Router-2811-0(config)#interface Serial0/0/0
Router-2811-0(config-if)#ip address 23.1.1.1 255.255.255.0
Router-2811-0(config-if)#no shutdown

Router-2811-1(config)#interface fa0/0
Router-2811-1(config-if)#ip address 172.16.254.1 255.255.255.252
Router-2811-1(config-if)#no shutdown
Router-2811-1(config)#interface Serial0/0/1
Router-2811-1(config-if)#ip address 23.1.2.1 255.255.255.0
Router-2811-1(config-if)#no shutdown

Router-2811-2(config)#interface Serial0/0/0
Router-2811-2(config-if)#ip address 23.1.1.254 255.255.255.0
Router-2811-2(config-if)#no shutdown
Router-2811-2(config)#interface Serial0/0/1
Router-2811-2(config-if)#ip address 23.1.2.254 255.255.255.0
Router-2811-2(config-if)#no shutdown
Router-2811-2(config)#interface FastEthernet0/0
Router-2811-2(config-if)#ip address 23.1.3.254 255.255.255.0
Router-2811-2(config-if)#no shutdown

loopback地址规划

Router-2811-0(config)#interface loopback 0
Router-2811-0(config-if)#ip address 192.168.0.1 255.255.255.255
Router-2811-0(config-if)#no shutdown

Router-2811-1(config)#interface loopback 0
Router-2811-1(config-if)#ip address 192.168.0.2 255.255.255.255
Router-2811-1(config-if)#no shutdown

交换机VLAN配置

三层——互联地址规划

设备名称 接口 IP地址 子网掩码
Switch-3560-24PS-0 F0/1 172.16.126.2 255.255.255.252
Switch-3560-24PS-1 F0/1 172.16.254.2 255.255.255.252
Switch-3560-24PS-0(config)#interface f0/1
Switch-3560-24PS-0(config-if)#no switchport
Switch-3560-24PS-0(config-if)#ip address 172.16.126.2 255.255.255.252
Switch-3560-24PS-0(config-if)#no shutdown

Switch-3560-24PS-1(config)#int f0/1
Switch-3560-24PS-1(config-if)#no switchport
Switch-3560-24PS-1(config-if)#ip address 172.16.254.2 255.255.255.252
Switch-3560-24PS-1(config-if)#no shutdown

二三层——配置trunk链接

设备名称 trunk端口 access端口 归属vlan
Switch-3560-24PS-0 F0/1
F0/2 Vlan2
F0/3 Vlan3
F0/4 Vlan4
F0/5 Vlan5
Switch-3560-24PS-1 F0/1
F0/2 Vlan30
F0/3 Vlan40
Switch-3560-24PS-0(config)#int f0/2
Switch-3560-24PS-0(config-if)#switchport trunk encapsulation dot1q
Switch-3560-24PS-0(config-if)#switchport mode trunk
Switch-3560-24PS-0(config-if)#int f0/3
Switch-3560-24PS-0(config-if)#switchport trunk encapsulation dot1q
Switch-3560-24PS-0(config-if)#switchport mode trunk
Switch-3560-24PS-0(config-if)#int f0/4
Switch-3560-24PS-0(config-if)#switchport trunk encapsulation dot1q
Switch-3560-24PS-0(config-if)#switchport mode trunk
Switch-3560-24PS-0(config-if)#int f0/5
Switch-3560-24PS-0(config-if)#switchport trunk encapsulation dot1q
Switch-3560-24PS-0(config-if)#switchport mode trunk

Switch-3560-24PS-1(config)#int f0/2
Switch-3560-24PS-1(config-if)#switchport trunk encapsulation dot1q
Switch-3560-24PS-1(config-if)#switchport mode trunk
Switch-3560-24PS-1(config-if)#int f0/3
Switch-3560-24PS-1(config-if)#switchport trunk encapsulation dot1q
Switch-3560-24PS-1(config-if)#switchport mode trunk

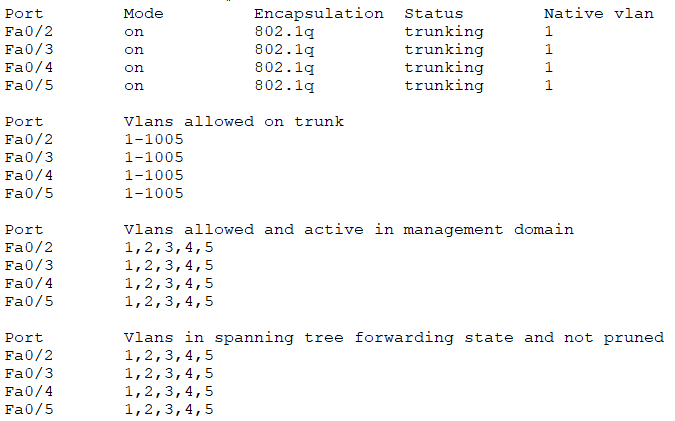

执行完三层后二层对应的端口会自动变成trunk

二三层——配置VTP域

设备名称 VTP域名 VTP模式 VTP密码
Switch-3560-24PS-0 Parent_Com Server 123456
Switch-3560-24PS-1 Sub_Com Server 123456
Switch-2960-24TT-0 Parent_Com Client
Switch-2960-24TT-1 Parent_Com Client
Switch-2960-24TT-2 Parent_Com Client
Switch-2960-24TT-3 Parent_Com Client
Switch-2960-24TT-4 Sub_Com Client
Switch-2960-24TT-5 Sub_Com Client
Switch-3560-24PS-0(config)#vtp domain Parent_Com
Switch-3560-24PS-0(config)#vtp mode server
Switch-3560-24PS-0(config)#vtp password 123456

Switch-2960-24TT-0(config)#vtp mod client
Switch-2960-24TT-1(config)#vtp mod client
Switch-2960-24TT-2(config)#vtp mod client
Switch-2960-24TT-3(config)#vtp mod client

Switch-3560-24PS-1(config)#vtp domain Sub_Com
Switch-3560-24PS-1(config)#vtp mode server
Switch-3560-24PS-1(config)#vtp password 123456

Switch-2960-24TT-4(config)#vtp mod client
Switch-2960-24TT-5(config)#vtp mod client

二三层——业务地址规划

设备名称 接口 IP 地址 子网掩码
Switch-3560-24PS-0 Vlan1 172.16.1.101 255.255.255.0
Switch-2960-24TT-0 Vlan1 172.16.1.201 255.255.255.0
Switch-2960-24TT-1 Vlan1 172.16.1.202 255.255.255.0
Switch-2960-24TT-2 Vlan1 172.16.1.203 255.255.255.0
Switch-2960-24TT-3 Vlan1 172.16.1.204 255.255.255.0
总公司↑
分公司↓
Switch-3560-24PS-1 Vlan1 172.16.129.101 255.255.255.0
Switch-2960-24TT-4 Vlan1 172.16.129.201 255.255.255.0
Switch-2960-24TT-5 Vlan1 172.16.129.202 255.255.255.0
Switch-3560-24PS-0(config)#ip routing
Switch-3560-24PS-0(config)#interface vlan1
Switch-3560-24PS-0(config-if)#ip address 172.16.1.101 255.255.255.0
Switch-3560-24PS-0(config-if)#no shutdown

Switch-3560-24PS-1(config)#ip routing
Switch-3560-24PS-1(config)#interface vlan1
Switch-3560-24PS-1(config-if)#ip address 172.16.129.101 255.255.255.0
Switch-3560-24PS-1(config-if)#no shutdown

Switch-2960-24TT-0(config)#interface vlan1
Switch-2960-24TT-0(config-if)#ip address 172.16.1.201 255.255.255.0
Switch-2960-24TT-0(config-if)#no shutdown

Switch-2960-24TT-1(config)#int vlan1
Switch-2960-24TT-1(config-if)#ip address 172.16.1.202 255.255.255.0
Switch-2960-24TT-1(config-if)#no shutdown

Switch-2960-24TT-2(config)#int vlan1
Switch-2960-24TT-2(config-if)#ip address 172.16.1.203 255.255.255.0
Switch-2960-24TT-2(config-if)#no shutdown

Switch-2960-24TT-3(config)#int vlan1
Switch-2960-24TT-3(config-if)#ip address 172.16.1.204 255.255.255.0
Switch-2960-24TT-3(config-if)#no shutdown


Switch-3560-24PS-1(config)#int vlan1
Switch-3560-24PS-1(config-if)#ip add 172.16.129.101 255.255.255.0
Switch-3560-24PS-1(config-if)#no shutdown

Switch-2960-24TT-4(config)#int vlan1
Switch-2960-24TT-4(config-if)#ip add 172.16.129.201 255.255.255.0
Switch-2960-24TT-4(config-if)#no shutdown

Switch-2960-24TT-5(config)#int vlan1
Switch-2960-24TT-5(config-if)#ip add 172.16.129.202 255.255.255.0
Switch-2960-24TT-5(config-if)#no shutdown
部门 VLAN 名 VLAN ID IP 地址段 网关 IP 地址
服务器区 VLAN_Server 2 172.16.2.0/24 172.16.2.254
开发部 VLAN_KFB 3 172.16.3.0/24 172.16.3.254
销售部 VLAN_XSB 4 172.16.4.0/24 172.16.4.254
财务部 VLAN_CWB 5 172.16.5.0/24 172.16.5.254
总公司↑
分公司↓
开发部 VLAN_Sub_KFB 30 172.16.130.0/24 172.16.130.254
销售部 VLAN_Sub_XSB 40 172.16.131.0/24 172.16.131.254
Switch-3560-24PS-0(config)#vlan 2
Switch-3560-24PS-0(config-vlan)#name VLAN_Server
Switch-3560-24PS-0(config-vlan)#vlan 3
Switch-3560-24PS-0(config-vlan)#name VLAN_KFB
Switch-3560-24PS-0(config-vlan)#vlan 4
Switch-3560-24PS-0(config-vlan)#name VLAN_XSB
Switch-3560-24PS-0(config-vlan)#vlan 5
Switch-3560-24PS-0(config-vlan)#name VLAN_CWB
Switch-3560-24PS-0(config-vlan)#ex
Switch-3560-24PS-0(config)#int vlan2
Switch-3560-24PS-0(config-if)#ip address 172.16.2.254 255.255.255.0
Switch-3560-24PS-0(config)#int vlan3
Switch-3560-24PS-0(config-if)#ip address 172.16.3.254 255.255.255.0
Switch-3560-24PS-0(config)#int vlan4
Switch-3560-24PS-0(config-if)#ip address 172.16.4.254 255.255.255.0
Switch-3560-24PS-0(config)#int vlan5
Switch-3560-24PS-0(config-if)#ip address 172.16.5.254 255.255.255.0

Switch-3560-24PS-1(config)#vlan 30
Switch-3560-24PS-1(config-vlan)#name VLAN_Sub_KFB
Switch-3560-24PS-1(config-vlan)#vlan 40
Switch-3560-24PS-1(config-vlan)#name VLAN_Sub_XSB
Switch-3560-24PS-1(config-vlan)#int vlan30
Switch-3560-24PS-1(config-if)#ip address 172.16.130.254 255.255.255.0
Switch-3560-24PS-1(config)#int vlan40
Switch-3560-24PS-1(config-if)#ip address 172.16.131.254 255.255.255.0


Switch-2960-24TT-0(config)#ip default-gateway 172.16.2.254

Switch-2960-24TT-1(config)#ip default-gateway 172.16.3.254

Switch-2960-24TT-2(config)#ip default-gateway 172.16.4.254

Switch-2960-24TT-3(config)#ip default-gateway 172.16.5.254

Switch-2960-24TT-4(config)#ip default-gateway 172.16.130.254

Switch-2960-24TT-5(config)#ip default-gateway 172.16.131.254

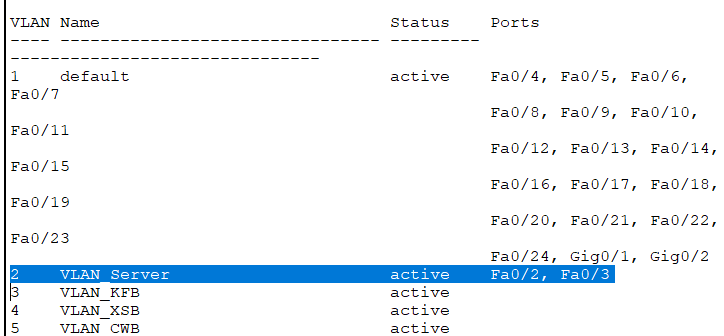

二层——端口划分到VLAN

Switch-2960-24TT-0(config)#interface f0/2
Switch-2960-24TT-0(config-if)#switchport access vlan 2
Switch-2960-24TT-0(config-if)#interface f0/3
Switch-2960-24TT-0(config-if)#switchport access vlan 2

Switch-2960-24TT-1(config)#int f0/2
Switch-2960-24TT-1(config-if)#switchport access vlan 3

Switch-2960-24TT-2(config)#int f0/2
Switch-2960-24TT-2(config-if)#switchport access vlan 4

Switch-2960-24TT-3(config)#int f0/2
Switch-2960-24TT-3(config-if)#switchport access vlan 5


Switch-2960-24TT-4(config)#int f0/2
Switch-2960-24TT-4(config-if)#switchport access vlan 30

Switch-2960-24TT-5(config)#int f0/2
Switch-2960-24TT-5(config-if)#switchport access vlan 40

终端机配置

设备名称 接口 IP地址 子网掩码 默认网关
Server-PT-0 F0 172.16.2.1 255.255.0.0 172.16.2.254
Server-PT-1 F0 172.16.2.2 255.255.0.0 172.16.2.254
PC-PT-0 F0 172.16.3.1 255.255.0.0 172.16.3.254
PC-PT-1 F0 172.16.4.1 255.255.0.0 172.16.4.254
PC-PT-2 F0 172.16.5.1 255.255.0.0 172.16.5.254
PC-PT-3 F0 172.16.130.1 255.255.0.0 172.16.130.254
PC-PT-4 F0 172.16.131.1 255.255.0.0 172.16.131.254
PC-PT-5 F0 23.1.3.1 255.255.255.0 23.1.3.254
Server-PT-2 F0 23.1.3.2 255.255.255.0 23.1.3.254

image-20250227120149490

image-20250227120404130

网络路由配置

关于路由器 Internet 部分的 IP 配置已经在上面配路由器的时候配置好了，这里直接配置 OSPF 协议

内网 OSPF

具体配置需要在网关路由器和三层交换机进行，所有网段均划分到区域0，注意网关路由器连接 Internet 网络的外网接口不参与运行 OSPF 协议

Router-2811-0(config)#router ospf 10
Router-2811-0(config-router)#network 172.16.126.0 0.0.0.3 area 0

Switch-3560-24PS-0(config)#router ospf 10
Switch-3560-24PS-0(config-router)#network 172.16.2.0 0.0.0.255 area 0
Switch-3560-24PS-0(config-router)#network 172.16.3.0 0.0.0.255 area 0
Switch-3560-24PS-0(config-router)#network 172.16.4.0 0.0.0.255 area 0
Switch-3560-24PS-0(config-router)#network 172.16.5.0 0.0.0.255 area 0
Switch-3560-24PS-0(config-router)#network 172.16.126.0 0.0.0.3 area 0

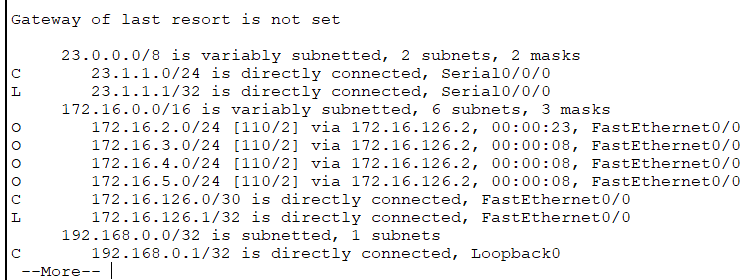

此时 router 的 route

image-20250311105135647

成功学习到内网网段的路由

image-20250311105237366

内网PC成功ping通路由器，说明实现了总公司内部网络的连通性

网络默认路由

Router-2811-0(config)#ip route 0.0.0.0 0.0.0.0 23.1.1.254
Router-2811-0(config)#router ospf 10
Router-2811-0(config-router)#default-information originate

image-20250311110636226

此时三层交换机也学习到了默认路由

image-20250311112317686

然后把分公司的 OSPF 和默认路由也配置一下

Router-2811-1(config)#ip route 0.0.0.0 0.0.0.0 23.1.2.254
Router-2811-1(config)#router ospf 10
Router-2811-1(config-router)#network 172.16.254.1 0.0.0.0 area 0
Router-2811-1(config-router)#default-information originate

Switch-3560-24PS-1(config)#router ospf 10
Switch-3560-24PS-1(config-router)#network 172.16.130.254 0.0.0.0 area 0
Switch-3560-24PS-1(config-router)#network 172.16.131.254 0.0.0.0 area 0
Switch-3560-24PS-1(config-router)#network 172.16.129.101 0.0.0.0 area 0
Switch-3560-24PS-1(config-router)#network 172.16.254.2 0.0.0.0 area 0

image-20250311113246188

image-20250311113332373

网络地址转换

使用 ip nat 设置总公司路由器的外部接口和内部接口

Router-2811-0(config)#int s0/0/0
Router-2811-0(config-if)#ip nat outside
Router-2811-0(config-if)#int f0/0
Router-2811-0(config-if)#ip nat inside

为 web 服务器 Server-PT-0 配置静态地址转换，建立内部本地地址 172.16.2.1 与内部全局地址 23.1.1.2 之间的映射

Router-2811-0(config)#ip nat inside source static 172.16.2.1 23.1.1.2

为其他部门和服务器配置 PAT 转换

// 定义访问控制列表，拒绝172.16.2.1服务器使用PAT转换
Router-2811-0(config)#access-list 1 permit 172.16.4.0 0.0.0.255
Router-2811-0(config)#access-list 2 deny host 172.16.2.1
Router-2811-0(config)#access-list 2 permit 172.16.2.0 0.0.0.255
Router-2811-0(config)#access-list 2 permit 172.16.3.0 0.0.0.255
Router-2811-0(config)#access-list 2 permit 172.16.5.0 0.0.0.255

// 定义地址池
Router-2811-0(config)#ip nat pool XSB 23.1.1.3 23.1.1.100 netmask 255.255.255.0
Router-2811-0(config)#ip nat pool Other 23.1.1.101 23.1.1.200 netmask 255.255.255.0

Router-2811-0(config)#ip nat inside source list 1 pool XSB overload
Router-2811-0(config)#ip nat inside source list 2 pool XSB overload

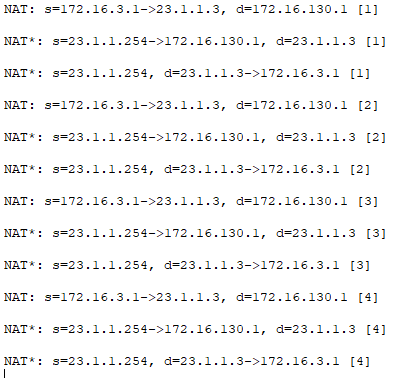

验证网络地址转换，查看 NAT 的配置：

image-20250325084519674

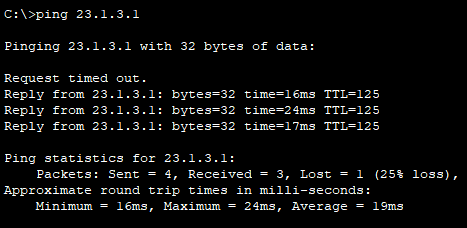

验证总公司内部网络与外部网络的连通性：

image-20250325084651809

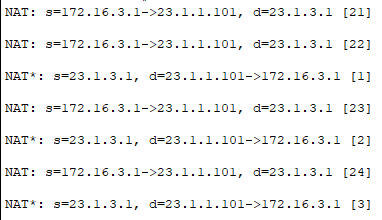

测试销售部的PC机的PAT转换：

image-20250325084813661

image-20250325084847465

image-20250325084948217

分公司同样的操作：

Router-2811-1(config)#int s0/0/1
Router-2811-1(config-if)#ip nat outside
Router-2811-1(config-if)#int f0/0
Router-2811-1(config-if)#ip nat inside
Router-2811-1(config-if)#ex
Router-2811-1(config)#access-list 1 permit 172.16.131.0 0.0.0.255
Router-2811-1(config)#access-list 2 permit 172.16.130.0 0.0.0.255
Router-2811-1(config)#ip nat pool XSB 23.1.2.2 23.1.2.100 netmask 255.255.255.0
Router-2811-1(config)#ip nat pool KFB 23.1.2.101 23.1.2.200 netmask 255.255.255.0
Router-2811-1(config)#ip nat inside source list 1 pool XSB overload
Router-2811-1(config)#ip nat inside source list 2 pool KFB overload

验证连通性：

image-20250325090812108

image-20250325091852631

image-20250325093410896

配置访问控制列表ACL

总公司部门间互访的权限设置

配置扩展访问控制列表：

设置规则：

100：允许财务部 172.16.5.0 网段访问财务服务器 172.16.2.2，禁止其他网段访问财务服务器 172.16.2.2，

101：不允许开发部和销售部访问财务部

Switch-3560-24PS-0(config)#access-list 100 remark "Only CWB can access CW_Server:172.16.2.2"
Switch-3560-24PS-0(config)#access-list 100 permit ip 172.16.5.0 0.0.0.255 host 172.16.2.2
Switch-3560-24PS-0(config)#access-list 100 deny ip any host 172.16.2.2
Switch-3560-24PS-0(config)#access-list 100 permit ip any 172.16.2.0 0.0.0.255

Switch-3560-24PS-0(config)#int vlan 2
Switch-3560-24PS-0(config-if)#ip access-group 100 out

Switch-3560-24PS-0(config)#access-list 101 remark "KFB and XSB can not access CWB"
Switch-3560-24PS-0(config)#access-list 101 deny ip 172.16.3.0 0.0.0.255 172.16.5.0 0.0.0.255
Switch-3560-24PS-0(config)#access-list 101 deny ip 172.16.4.0 0.0.0.255 172.16.5.0 0.0.0.255
Switch-3560-24PS-0(config)#access-list 101 permit ip any 172.16.5.0 0.0.0.255

Switch-3560-24PS-0(config)#int vlan 5
Switch-3560-24PS-0(config-if)#ip access-group 101 out

验证部门间互访的权限设置：

image-20250325172625683

在开发部PC ping 财务部服务器：

image-20250325172747838

其他服务器正常：

image-20250325172924992

财务部PC ping 财务部服务器：

image-20250325173023132

成功 ping 通

查看 ACL100 对数据包的过滤情况：

image-20250325200045614

可以看到匹配过滤了4次请求，即开发部的 ping 请求


同样方法测试 ACL101：

image-20250325200519460

image-20250325200542157

配置内部网络对Internet的访问权限

限制内部网络向外部网络发送数据包，所以将访问控制列表应用在路由器的 f0/0 口的 in 方向

Router-2811-0(config)#access-list 102 remark "CWB can access WWW and FTP only"
Router-2811-0(config)#access-list 102 permit tcp 172.16.5.0 0.0.0.255 any eq www
Router-2811-0(config)#access-list 102 permit tcp 172.16.5.0 0.0.0.255 any eq FTP
Router-2811-0(config)#access-list 102 deny ip 172.16.5.0 0.0.0.255 any
Router-2811-0(config)#access-list 102 permit ip any any

Router-2811-0(config)#int f0/0
Router-2811-0(config-if)#ip access-group 102 in

验证：

image-20250325201502075

image-20250325201838233

image-20250325201921062

可以看到财务部PC可以访问 Internet 中的 WWW 服务和 FTP 服务，但是无法 ping 通

查看 ACL102 对数据包的过滤情况：

image-20250325202054956

内部网络安全设计的配置

对外部网络进入内部网络的数据包进行过滤，配置 ACL103 在路由器 S0/0/0 接口的 in 方向上

// 不允许网络ping内部网络任何节点
Router-2811-0(config)#access-list 103 deny icmp any any echo
// 限制端口
Router-2811-0(config)#access-list 103 deny tcp any any eq 135
Router-2811-0(config)#access-list 103 deny tcp any any eq 139
Router-2811-0(config)#access-list 103 deny tcp any any eq 445
Router-2811-0(config)#access-list 103 deny udp any any eq 445
Router-2811-0(config)#access-list 103 deny tcp any any eq 69
Router-2811-0(config)#access-list 103 deny tcp any any eq 4444
Router-2811-0(config)#access-list 103 deny udp any any eq 4444
Router-2811-0(config)#access-list 103 deny tcp any any eq 3389
Router-2811-0(config)#access-list 103 deny udp any any eq 3389
Router-2811-0(config)#access-list 103 deny tcp any any eq 1433
Router-2811-0(config)#access-list 103 deny udp any any eq 1433
Router-2811-0(config)#access-list 103 deny tcp any any eq 1434
Router-2811-0(config)#access-list 103 deny udp any any eq 1434
Router-2811-0(config)#access-list 103 permit ip any any
// 将ACL103应用到S0/0/0接口的in方向
Router-2811-0(config)#int s0/0/0
Router-2811-0(config)#ip access-group 103 in
